无机硅酸锌车间底漆与磷酸锌底漆的对比研究

一、组成与防腐机理的差异

1.无机硅酸锌车间底漆

以正硅酸乙酯为基料，锌粉为核心防锈成分(含量通常≥70%)，辅以惰性填料、溶剂等组成双组份体系。其防腐机理基于锌粉的阴极保护作用：锌作为活性金属优先被腐蚀，

形成致密的氧化锌层，阻断水、氧气对钢材的侵蚀。

2.磷酸锌底漆

以环氧树脂为成膜物质，磷酸锌为缓蚀剂(不含重金属锌粉)，属于双组份环氧体系。磷酸锌通过水解释放磷酸根离子，与金属表面反应生成难溶的磷酸盐钝化膜，抑制电化学腐蚀。

核心差异：无机硅酸锌依赖锌粉的牺牲阳极效应，而磷酸锌底漆通过化学钝化实现防护，两者防腐路径截然不同。

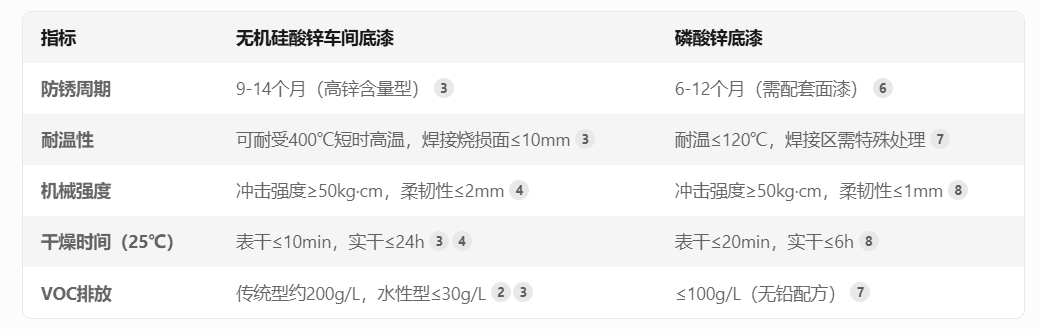

二、性能参数的对比分析

关键性能差异：无机硅酸锌在耐高温、长效防锈方面优势显著，而磷酸锌底漆在柔韧性和施工便捷性上更优。

三、应用场景的分野

1.无机硅酸锌车间底漆

重工业领域：造船厂钢材预处理流水线(占全球船厂使用量的85%以上)

特殊环境：海上平台、桥梁钢结构等需承受海洋大气腐蚀的场合

焊接工艺需求：焊接烧损率比环氧体系降低40%，适合自动化焊接生产线

2.磷酸锌底漆

机械制造：工程机械、机床等需要频繁机械加工的部件

环保敏感区：城市轨道交通、食品级储罐等禁用重金属的领域

复杂基材：对铸铁件、铸钢件的附着力优于富锌体系

四、施工与配套的注意事项

1.无机硅酸锌施工特性

•必须喷砂至Sa2.5级，膜厚控制20±5μm

•湿度敏感：相对湿度需≥40%以保证水解固化反应

•配套体系：与环氧云铁中间漆、氟碳面漆兼容性最佳

2.磷酸锌底漆施工要点

•表面处理可降至St2.5级，适应性更广

•混合比例严格(7:1重量比)，活化期长达48小时

•配套限制：不可与醇酸树脂类涂料直接叠加

五、环保与经济效益对比

1.无机硅酸锌的锌粉沉降问题导致材料利用率仅60%-70%，但水性化技术使VOC减排90%;

2.磷酸锌底漆因不含锌粉，减少焊接烟尘危害，符合ISO 12944-5:2019的C4以上腐蚀环境要求;

3.全生命周期成本分析显示：在20年维护周期内，无机硅酸锌体系总成本比磷酸锌体系低12%-15%。

无机硅酸锌车间底漆适用于高腐蚀、高温焊接的重工业场景，而磷酸锌底漆更适配环保要求严格、机械强度需求高的民用领域。2025年行业数据显示，两类产品市场份额分别占车间底漆总量的52%和28%，其余为环氧富锌等过渡型产品。建议选型时综合考量防腐年限、施工条件及ESG(环境、社会、治理)要求，必要时可进行加速腐蚀试验验证。
